Când se produce un scurtcircuit, cine acționează primul – contactorul sau siguranța? Secvență greșită și modulul tău SiC a dispărut

În sistemele de înaltă tensiune, de mare putere, cum ar fi stațiile de încărcare DC și PCS de stocare a energiei, contactoarele și siguranțele DC apar întotdeauna împreună pe schemele de circuit – conectate în serie pe același circuit principal. Cu toate acestea, mulți ingineri încă le consideră „fiecare făcându-și propria treabă” – contactorul se ocupă de comutare, siguranțele se ocupă de protecția la scurtcircuit.

Dar oricine a făcut o analiză a erorilor știe adevărul dur: dacă cei doi „luptează propriile bătălii” fără o coordonare reală, s-ar putea să nu se deschidă atunci când ar trebui sau să se declanșeze atunci când nu ar trebui – iar modulul tău SiC de o mie de dolari oricum a dispărut.

Astăzi vom descompune principiile de coordonare ale acestui „duo de aur” de la zero.

I. Stratificarea secvenței temporale: Defecțiunile apar în trei niveluri, acțiunile trebuie să urmeze ordinea

Un circuit DC de înaltă tensiune proiectat corespunzător implementează protecție pe trei niveluri. Contactoarele și siguranțele urmează o diviziune strictă a muncii în secvență de timp, fără conflict între ele:

1. Suprasarcină ușoară (1–3 × curent nominal)

Sistemul BMS și software-ul plăcii de acționare intervin mai întâi – reducând puterea, declanșând alarme – în timp ce contactorul se deschide normal și siguranța nu funcționează deloc.

2. Suprasarcină moderată (3–8× curent nominal)

Software-ul nu poate răspunde la timp. Contactorul efectuează întreruperea, curentul de defect este ștears, iar siguranța rămâne intactă.

3. Scurtcircuit extrem (10×+ curent ultra-înalt)

Nici software-ul, nici contactorul nu pot reacționa suficient de rapid. Siguranțele de mare viteză clasa aR de la Galaxy Fuse au prioritate, eliminând defecțiunea în milisecunde – întrerupând circuitul înainte ca curenții mari să afecteze continuu contactorul.

Regula de coordonare:Curentul nominal al siguranței > Curentul continuu al contactorului, cu o marjă suficientă pentru supratensiuni și condiții de temperatură ridicată – siguranța acționează numai în scurtcircuite care pun viața în pericol.

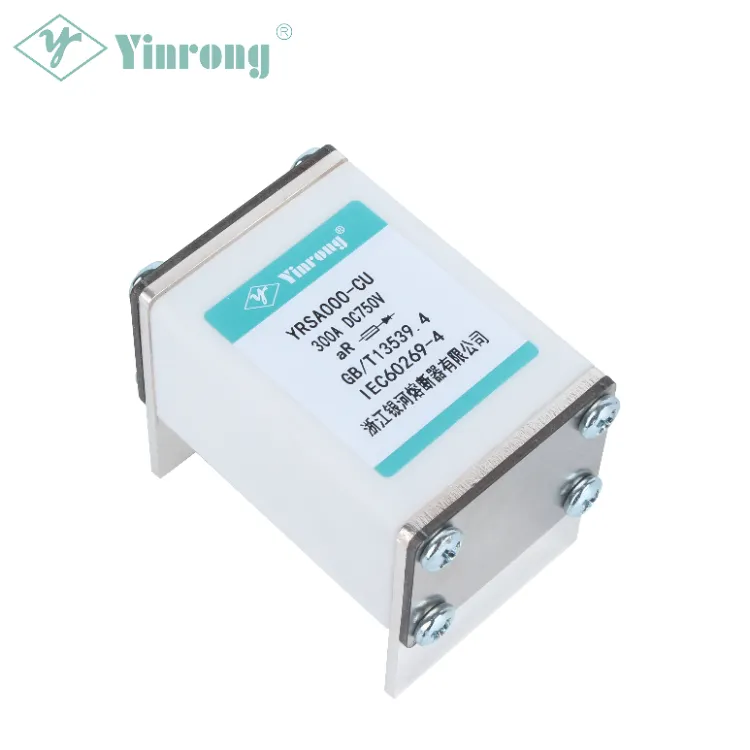

Referință practică:Pentru un sistem de sarcină maximă de 250 A, selectați un contactor de 300 A asociat cuSiguranță pătrată de mare viteză din seria Galaxy Fuse YRSA 350A.



II. I²t Energy Matching: Siguranța absoarbe căldura, contactorul evită deteriorarea termică

Acesta este nucleul protecției coordonate – și principiul fundamental pe care 90% dintre ingineri îl ignoră. În termeni simpli: energia termică totală (I²t) eliberată în momentul scurtcircuitului este cea care distruge contactoarele și modulele de putere. Pentru a obține o protecție adevărată coordonată, trebuie respectată o singură regulă de fier: Siguranță de mare viteză Galaxy Fuse compensare totală I²t < Rezistă scurtă durată a contactorului I²t.

1. Siguranță gG cu suflare lentă de slabă calitate:Valorile I²t sunt enorme – marea majoritate a energiei termice este aruncată în contactor, provocând sudarea prin contact la temperatură ridicată. Acesta este un tip de întrerupere de „distrugere reciprocă” – cu coordonare zero.

2. Siguranță de mare viteză Galaxy Fuse seria YRSA aR-Class:Dispune de argint pur sau elemente de bandă din cupru placat cu argint care limitează cu precizie I²t-ul de trecere. LuândSeria YRSA000-CU de exemplu, siguranțele din clasa aR oferă un I²t extrem de scăzut și o capacitate puternică de limitare a curentului – absorbind marea majoritate a căldurii defectelor în momentul scurtcircuitului. Căldura care trece prin contactor este minimă, contactele rămân intacte fără sudură - obținându-se efectul de coordonare de "sacrifica siguranța, salvează contactorul„.

Combinate cu tehnologia proprie de stingere a arcului Galaxy Fuse – nisip de cuarț de înaltă puritate cu tratament specializat de suprimare a arcului – arcurile se sting rapid în momentul scurtcircuitului, fără ruperea carcasei sau scurgerile de nisip, prevenind deteriorarea arcului secundar la bornele contactorului.

III. Potrivirea nivelului de tensiune și curent: platformă unificată, reducere coordonată

Fundamentul coordonării este că ambele componente funcționează pe aceeași linie de bază a parametrilor hardware - nu una de înaltă tensiune și una de joasă tensiune, nici una cu curent nominal ridicat și una cu curent nominal scăzut.

1. Unificarea tensiunii

Tensiunea nominală DC atât a contactorului, cât și a siguranței trebuie să fie perfect potrivită, cu o marjă de siguranță de 1,2–1,3× peste tensiunea magistralei:

●Stație de încărcare standard 750V:Contactor 1000VDC + Galaxy FuseSeria YRSA000-CU 750/1000VDC

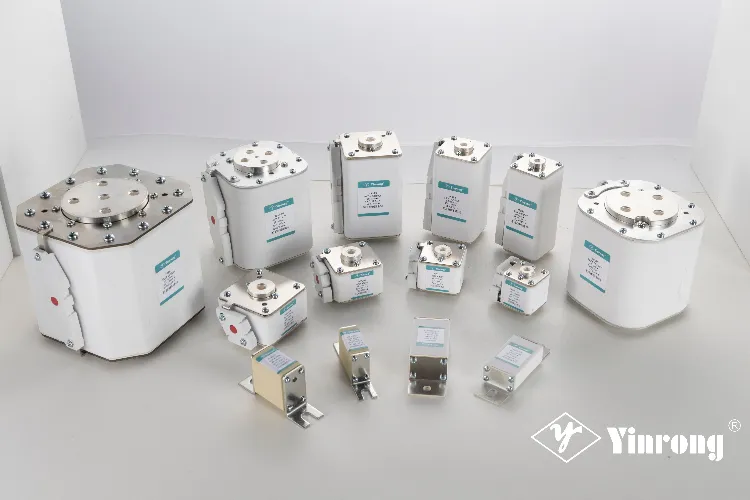

●Încărcare ultra-rapidă de înaltă tensiune de 800 V / stocare în megawați:Contactor 1500VDC + Galaxy FuseSeria YRSA1-HK 1500VDC sauSeria YRSA7-PK 1500VDC



Produsele Galaxy Fuse respectă IEC60269-4, GB/T13539.4 și alte standarde internaționale, cu mai multe serii care dețin certificări UL, TUV și CE. Rezistența ridicată a izolației asigură compatibilitatea perfectă cu contactoarele de înaltă tensiune.



2. Stratificarea curentă

Curentul nominal al siguranței ar trebui să fie întotdeauna cu un pas mai mare decât contactorul, creând o „zonă tampon de siguranță” – condițiile de sarcină completă și de supratensiune nu interferează între ele. Galaxy FuseSeria YRSA acoperă întreaga gamă de tensiune de la 32VDC la 1500VDC, cu capacitate de întrerupere până la DC250kA. Atunci când sunt combinate cu contactoare de curent ridicat, creșterea pe termen lung a temperaturii la sarcină completă este extrem de scăzută - eliminând încălzirea terminalelor și arcul la sursă, reducând defecțiunile cronice.

3. Derating coordonat de mediu

În incinte cu temperatură ridicată sau în medii de mare altitudine, atât contactorul, cât și siguranța trebuie reduse simultan – nu reduce niciodată doar o singură componentă, deoarece aceasta ar rupe echilibrul de coordonare.

IV. Galaxy Fuse – Soluții pentru siguranțe concepute pentru coordonarea contactorilor

Fondată în 1980, Galaxy Fuse (Yinrong) este un producător profesionist de siguranțe care integrează cercetare și dezvoltare, testare, producție și vânzări. Compania produce siguranțe noi de energie de serie completă pentru aplicații PV, stocare a energiei și stații de încărcare, cu produse exportate în peste 80 de țări și regiuni din întreaga lume.

1. Coordonare la nivel material

Elementele brevetate din cupru placate cu argint oferă rezistență la supratensiune și rezistență la oboseală metalică – adaptându-se la funcționarea contactorului de zeci de mii de cicluri de comutare pe zi, fără declanșări neplăcute. Produsele respectă IEC60269-4, GB/T13539.4 și alte standarde, cu izolație stabilă și potrivire perfectă a terminalelor - eliminând riscurile de încălzire.

2. Stingerea arcului optimizată pentru proces

Tehnologiile avansate, inclusiv stingerea arcului cu elemente paralele, întreruperea rapidă a defecțiunilor și anti-fisurarea tubului ceramic asigură stingerea rapidă a arcului în condiții de scurtcircuit – prevenind deteriorarea contactelor și bornelor contactorului.

3. Potrivire stratificată a tensiunii și curentului în serie completă

●Seria YRSA000-CU:Proiectat pentru încărcătoare standard de 750V/1000V și stocarea energiei mici până la medii

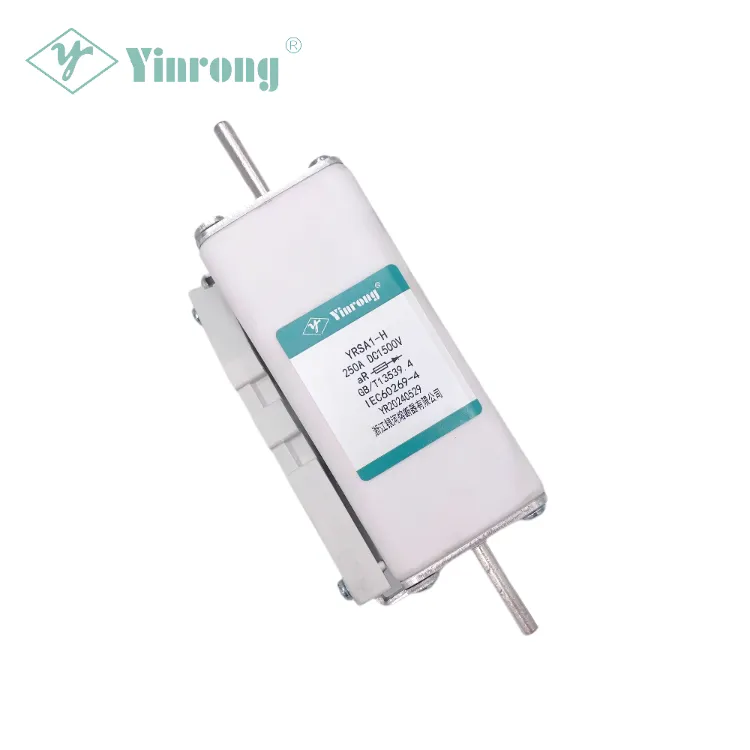

●Seria YRSA1-HK:Proiectat pentru sisteme 1000V–1500V

●Seria YRSA7-PK:Seria cu corp pătrat de 1500 V, proiectată pentru încărcare ultra-rapidă de înaltă tensiune de 800 V și stocare de energie pe scară largă - întreruperea capacității de până la 250 kA DC



Compatibil cu toți contactoarele DC standard de înaltă tensiune disponibile pe piață.



4. Serviciu de selecție coordonat unic

Galaxy Fuse oferă asistență tehnică profesională – de la calcule de potrivire I²t până la soluții complete de protecție a sistemului. Echipa noastră tehnică poate ajuta clienții să calculeze cu precizie setul complet de parametri de potrivire pentru coordonarea contactorului și siguranței.

În comparație cu mărcile internaționale de top, Galaxy Fuse oferă avantaje semnificative de cost-performanță la aceleași specificații și certificări. Folosind peste 40 de ani de experiență în producția de siguranțe, peste 48 de brevete și multiple certificări internaționale (UL/TUV/CE/CQC), Galaxy Fuse demonstrează avantaje clare în materie de materiale, procese de stingere a arcului și capacitatea de coordonare a sistemului.

Gânduri finale

Coordonarea dintre contactorul de curent continuu și siguranța se referă în mod fundamental la potrivirea de precizie în trei dimensiuni: sincronizare, energie și parametri. Obțineți momentul corect - defecțiunile sunt tratate la nivelul corect. Faceți bine – căldura este distribuită corespunzător. Obțineți tensiunea și curentul corect - componentele hardware nu se compromit unele pe altele.

Toate trei sunt indispensabile. Alegeți corect – contactorul și siguranța își joacă fiecare rolul, construind straturi de protecție. Alegeți incorect - în cel mai bun caz, protecția eșuează, în cel mai rău caz echipamentul este distrus.

Galaxy Fuse – peste 40 de ani de angajament pentru siguranțe de înaltă calitate, dedicate furnizării de soluții sigure și fiabile de protecție a circuitelor pentru stațiile de încărcare și sistemele de stocare a energiei.

Pentru asistență tehnică în alegerea siguranțelor sau coordonarea contactorului, vă rugămcontactați echipa tehnică Galaxy Fuse.
