Cum funcționează împreună contactoarele și siguranțele DC?

I. Definiție funcțională: O arhitectură de protecție cu două straturi, cu roluri clar definite

Contactor DC: Un întrerupător executiv controlabil

Un contactor DC este un dispozitiv de comutare electromecanic care conectează și deconectează circuitele DC de mare putere sub comenzile sistemului de control. Funcțiile sale de bază într-o stație de încărcare includ:

•Control pornire/oprire încărcare: Se închide pentru a stabili calea de încărcare la comandă de la BMS sau controlerul de încărcare și se deschide pentru a se deconecta la finalizare.

•Izolare de urgență: Execută deconectarea controlată a puterii la primirea comenzilor atunci când sistemul detectează condiții anormale, cum ar fi supratemperatura, supratensiune sau defecțiuni de izolație.

•Gestionarea preîncărcării: Funcționează cu un rezistor de preîncărcare pentru a limita curentul de pornire înainte ca circuitul principal să fie alimentat, protejând condensatorii magistralei.

Siguranță DC: Un dispozitiv pasiv de protecție supremă

O siguranță este un element de protecție de unică folosință care întrerupe în mod fiabil curenții de defect înainte ca aceștia să provoace daune ireversibile. Diferențele fundamentale dintre siguranțele cu acțiune rapidă de calitate semiconductoare utilizate în stațiile de încărcare DC și siguranțele industriale obișnuite sunt:

•Răspuns la nivel de microsecunde: Mult mai rapid decât zecile de milisecunde necesare pentru acționarea mecanică a contactorului.

•Caracteristica de limitare a curentului: Limitează energia curentului de defect în limitele de rezistență ale dispozitivelor de alimentare din aval (IGBT/SiC).

•Capacitate de stingere a arcului DC: Întrerupere fiabilă în sistemele de 500 V–1500 V DC fără risc de reaprindere.

•Rezumatul poziționării: Contactorul este „poarta de siguranță” controlată; fitilul este indispensabilul „ultima linie de apărare”.

II. Logica inginerească a potrivirii coordonate

Designul de protecție a stației de încărcare este departe de a instala doar două dispozitive în aceeași carcasă. Relația lor de coordonare constituie logica tehnică de bază a unei arhitecturi de protecție stratificată.

Topologie tipică a circuitului de putere

Intrare în rețea → Modul AC/DC → Bus DC → Siguranță → Contactor principal → Contactor de preîncărcare + Rezistor → Interfață vehicul

Ierarhia protecției și sincronizarea răspunsului

Moduri tipice de eșec din coordonarea nepotrivită

Criteriul de proiectare de bază: Valoarea I²t de trecere a siguranței trebuie să fie strict mai mică decât valoarea I²t de rezistență la scurtcircuit a contactorului protejat.

III. Cinci parametri tehnici cheie pentru potrivire și selecție

1. Tensiune nominală: specifică DC cu o marjă mare

Deoarece curentul DC nu are un punct natural de trecere cu zero, stingerea arcului este mult mai dificilă decât în ​​sistemele AC. Prin urmare, logica de selecție pentru dispozitivele specifice DC diferă fundamental de dispozitivele AC.

Principiul de selecție: Tensiunea nominală atât a siguranței, cât și a contactorului trebuie să fie ≥ tensiunea maximă a magistralei DC a sistemului.

• Platformă de încărcare 800 V → 1000 V DC recomandată sau o valoare mai mare

•Sistem de stocare a energiei 1500V → Trebuie să selecteze 1500V DC sau o valoare mai mare

Avertisment de inginerie: Interziceți cu strictețe înlocuirea produselor cu rating AC cu dispozitive specifice DC. Eșecul de a stinge eficient arcul în timpul întreruperii defecțiunii poate duce la consecințe catastrofale.

2. Curent nominal: marja pentru contactori, calcul I²t pentru siguranțe

Contactor DC:

•Credentul de curent continuu trebuie să depășească curentul maxim de ieșire al stației de încărcare.

•Factor de experiență în inginerie: selecție recomandată la aproximativ 1,2×.

Siguranță DC:

•Selectarea nu trebuie să se bazeze numai pe curentul nominal; I²t și capacitatea de rupere trebuie evaluate cuprinzător.

•Topirea siguranței I²t trebuie să fie sub rezistența I²t a modulului semiconductor protejat (IGBT/SiC).

•Factor de experiență în inginerie: selecție recomandată la aproximativ 1,5×.

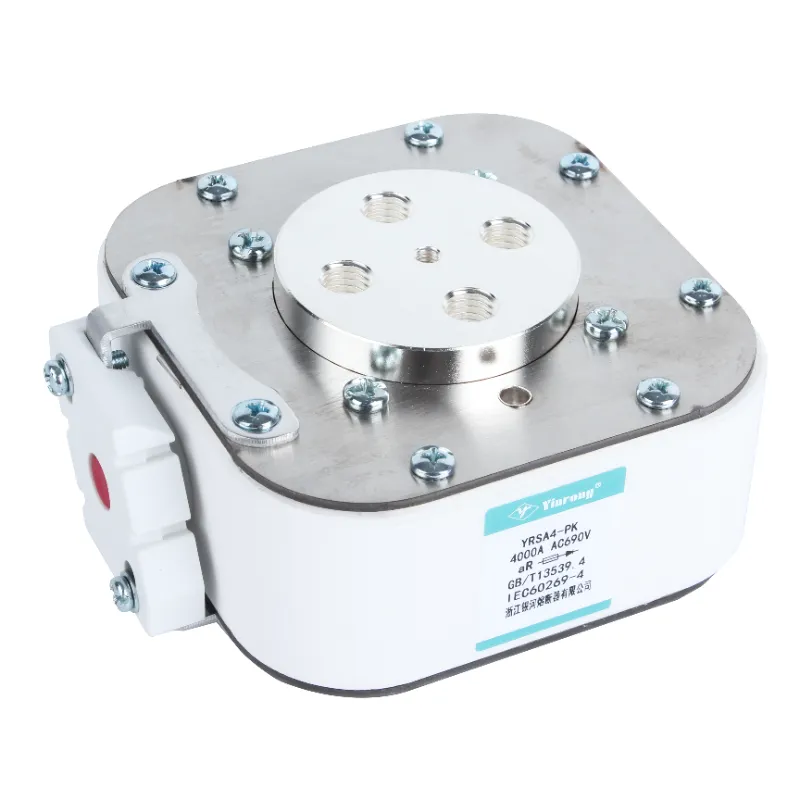

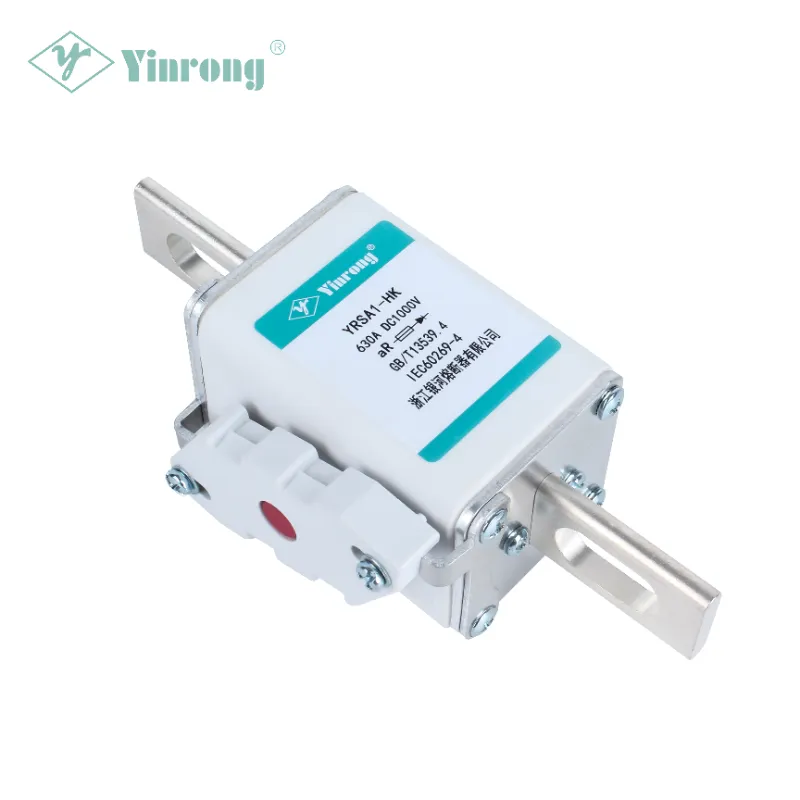

Seria YRSA de la Zhejiang Galaxy Fuse acoperă tensiuni nominale de la 690 V la 1500 V și curenți nominali de la 10 A la 3000 A, cu elemente de siguranță cu secțiune variabilă din cupru pur placat cu argint sau argint pur, găzduite în tuburi ceramice de alumină de înaltă rezistență, cu nisip de cuarț de înaltă puritate ca mediu de stingere a arcului.

3. Coordonarea I²t: Parametrul de bază al designului de potrivire

I²t (amperi-pătrat-secunde) este cel mai critic indicator cantitativ în selecția de potrivire a siguranței și a contactorului.

Relații de constrângeri de selecție:

Seria de siguranțe cu acțiune rapidă a Galaxy Fuse are valori I²t scăzute, capacitate puternică de limitare a curentului și capacitate mare de rupere, făcându-le potrivite pentru protecția la scurtcircuit a dispozitivelor semiconductoare și a echipamentelor complete.

4. Coordonare selectivă timp-curent

Într-o arhitectură de protecție cu mai multe niveluri, dispozitivul de protecție cel mai apropiat de punctul de eroare trebuie să funcționeze mai întâi.

5. Temperatura ambiantă și derating

Stațiile de încărcare sunt instalate într-o gamă largă de medii, cu cerințe de inginerie cuprinse între -40°C temperaturi scăzute și +85°C temperaturi ridicate. Atât siguranțele, cât și contactoarele trebuie să fie reduse la capacitate în funcție de temperatura ambiantă reală.

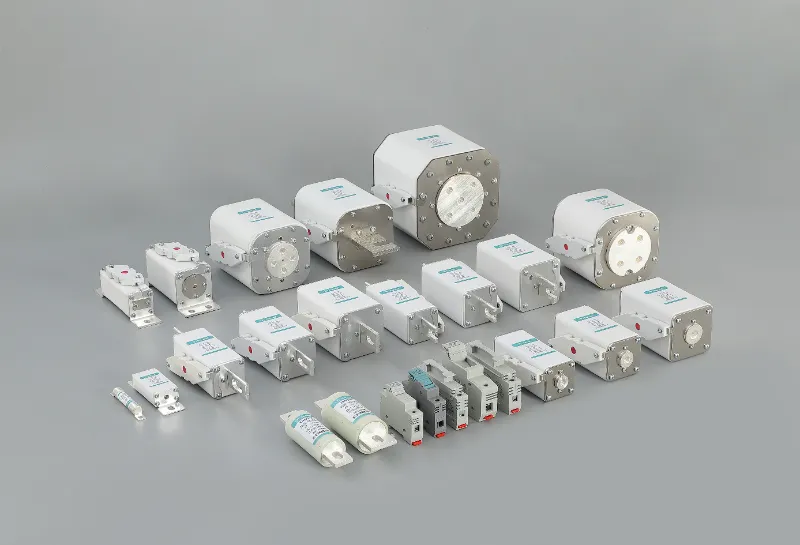

IV. Galaxy Fuse: alegerea profesională pentru protecția stației de încărcare DC

Fondată în 1980,Zhejiang Galaxy Fuse Co., Ltd. este o întreprindere profesională de siguranțe care integrează cercetare și dezvoltare, testare, producție, vânzări și import/export. Fiind o întreprindere cheie sub fostul Minister al Construcțiilor de Mașini și un producător de top de siguranțe în China, principalele produse ale companiei acoperă siguranțe fotovoltaice DC, siguranțe pentru vehicule cu energie nouă și siguranțe pentru stațiile de încărcare. Produsele respectă IEC 60269, GB/T 13539.4 și alte standarde internaționale și interne și sunt exportate în peste 80 de țări și regiuni, inclusiv Europa, America, Asia de Sud-Est și Orientul Mijlociu.

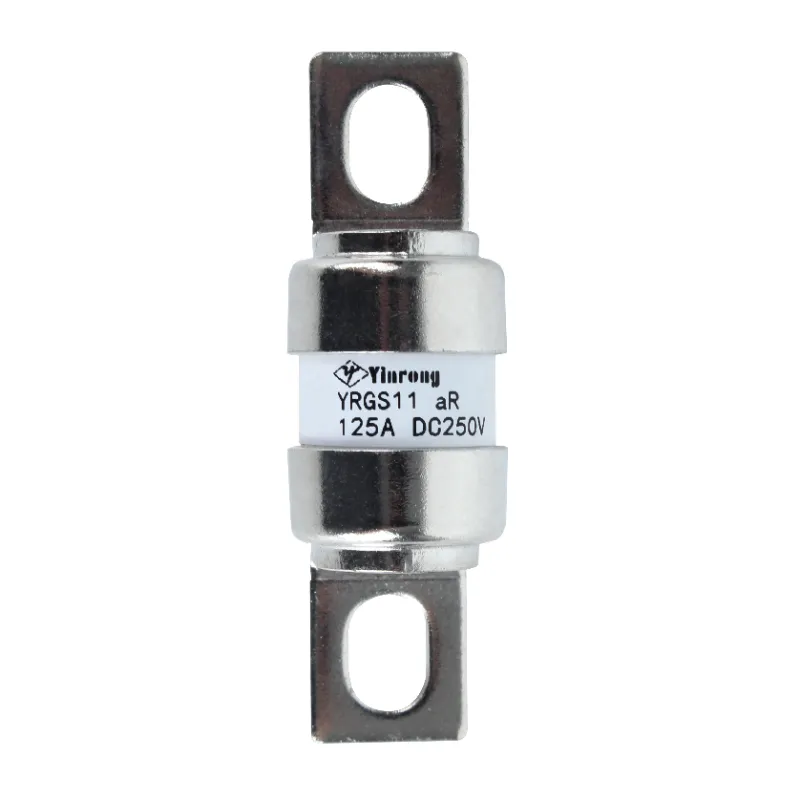

Seria de produse de protecție DC recomandată pentru stațiile de încărcare

Avantajele tehnice de bază ale Galaxy Fuse

•Certificari internaționale de serie completă: Mai multe serii au trecut certificările TÜV, UL, CE și CQC. Sistemele de management acoperă IATF 16949, ISO 9001, ISO 14001 și ISO 45001.

•Soluții de coordonare mature: Experiență vastă de coordonare a ingineriei cu contactoare curente curente și soluții mature de selecție.

• Suport complet pentru date tehnice: Oferă curbe I²t măsurate și curbe de curent de întrerupere pentru a facilita calculele precise de coordonare cu contactoare.

•Acumulare tehnică profundă: Deține peste 48 de modele de utilitate și brevete de invenție pentru fabricarea de produse cu siguranțe și a fost recunoscută ca o întreprindere națională de înaltă tehnologie în 2017.

•Participarea standard a industriei: Produsele respectă GB/T 13539.4, IEC 60269 și multiple alte standarde internaționale și interne.

V. Concluzie

Potrivirea contactoarelor și siguranțelor în stațiile de încărcare DC poate fi rezumată din punct de vedere tehnic astfel: stratificare funcțională, coordonare sincronizare și interblocarea parametrilor.

•Siguranța întrerupe curentul de scurtcircuit la nivel de microsecunde pentru a asigura siguranța IGBT/SiC și a altor semiconductori de putere.

•Contactorul este responsabil pentru gestionarea controlată a comutării, executarea comenzilor normale de pornire/oprire și de izolare de urgență.

• Cele două servesc ca redundanță de rezervă reciprocă, formând o barieră dublă de siguranță.

Atunci când este potrivit, fiecare își îndeplinește propriile sarcini cu apărare stratificată; atunci când nu se potrivesc, consecințele variază de la defecțiunea protecției până la epuizarea echipamentului.

Cu peste 40 de ani de dedicare pentru cercetare și dezvoltare și producție de siguranțe de înaltă calitate, Galaxy Fuse s-a angajat să ofere soluții sigure și fiabile de protecție a circuitelor pentru stațiile de încărcare DC.

Pentru asistență tehnică privind selectarea siguranțelor pentru sistemele de protecție a stațiilor de încărcare DC sau coordonarea cu contactori, vă rugămcontactați echipa tehnică Galaxy Fuse.
