Selecția siguranței: pași de bază și considerații cheie

Siguranțele sunt recunoscute pe scară largă în sistemele electrice ca ultima linie de apărare împotriva defecțiunilor de supracurent - selecția lor corectă determină în mod direct capacitatea de întrerupere a defecțiunilor și marjele de siguranță ale echipamentelor. Selecția necorespunzătoare nu numai că duce la întreruperi frecvente de curent a echipamentului, dar poate provoca și accidente grave, cum ar fi incendii și explozii. Cu toate acestea, confruntându-se cu mai mulți parametri complecși, cum ar fi tensiunea nominală, curbele caracteristice curentului, capacitatea de rupere și reducerea temperaturii, mulți ingineri și personal de achiziții se găsesc adesea nesiguri de unde să înceapă. În calitate de furnizor profesionist de componente de protecție a circuitelor,Galaxy Fusea fost profund implicat în domeniul protecției siguranțelor și distribuției de energie de mulți ani, oferind o gamă completă de produse cu siguranțe, inclusiv tipul gL/gG cu claritate lentă, tipul cu acțiune rapidă și tipul specific DC, ajutând clienții să obțină protecție sigură, precisă și fiabilă la suprasarcină și scurtcircuit. Acest articol, care combină standardele internaționale de selecție cu experiența practică, subliniază în mod sistematic pașii de bază și considerentele cheie pentru selectarea siguranțelor, ajutându-vă în luarea deciziilor corecte din dimensiuni precum tensiunea, curentul, curbele caracteristice și capacitatea de întrerupere și oferind un ghid de selecție clar și practic.

1. Determinați tensiunea nominală:

Tensiunea nominală a siguranței trebuie să fie egală sau mai mare decât tensiunea maximă de funcționare a circuitului protejat (inclusiv posibile supratensiuni tranzitorii). Pentru circuitele DC, este necesară o atenție deosebită pentru a selecta siguranțe special concepute pentru DC, deoarece întreruperea unui arc DC este mult mai dificilă decât întreruperea unui arc AC.

2. Determinați evaluarea curentă (cel mai critic și complex)

Curent normal de funcționare:

Măsurați sau calculați cu precizie curentul continuu absorbit de circuit în condiții normale de funcționare. Curentul nominal al siguranței trebuie să fie mai mare decât curentul normal de funcționare al circuitului și trebuie să fie mai mic decât capacitatea sigură de purtare a curentului a conductorului sau componentelor protejate.

3. Considerații cheie pentru selectarea curentului nominal

(1) Curba caracteristică a siguranței

Consultați curba caracteristică timp-curent a producătorului.

Asigurați-vă că, în condiții de curent normal de funcționare, siguranța nu se eliberează (adică, timpul de funcționare a siguranței este mai lung decât punctul normal de funcționare).

În cazul curenților de suprasarcină sau de scurtcircuit care necesită protecție, siguranța trebuie să se elibereze în siguranță într-un timp suficient de scurt (adică, curba se află la stânga punctului de suprasarcină/scurtcircuit).

(2) Protecție la suprasarcină

Pentru echipamentele cu curent de pornire în timpul pornirii, cum ar fi motoarele și transformatoarele, siguranța trebuie să reziste la curentul de pornire (supra intensitate) fără a se elimina în timpul de pornire permis (selectați o siguranță cu o valoare I²t suficientă).

În același timp, atunci când are loc o suprasarcină (de exemplu, de 1,5 până la 6 ori curentul nominal), siguranța trebuie să se elibereze în timpul de suprasarcină permis al echipamentului. Selectați siguranțe de curățare lentă sau cu întârziere (de exemplu, gL/gG, tip T).

(3) Protecție la scurtcircuit

Siguranța trebuie să întrerupă curenții foarte mari de scurtcircuit într-un timp extrem de scurt (de obicei în milisecunde) pentru a preveni deteriorarea echipamentului și incendiul. Este necesară o capacitate de rupere suficientă (vezi secțiunea următoare).

(4) Reducerea temperaturii

Curentul nominal al unei siguranțe scade la temperaturi ambientale ridicate. Consultați fișa de date și efectuați calcule de derating bazate pe temperatura maximă reală a mediului de instalare. De exemplu, la o temperatură ambientală de 55°C, poate fi necesar să selectați o siguranță cu un curent nominal cu 50% sau mai mare decât curentul normal de funcționare. Evitați instalarea siguranțelor în spații închise cu temperaturi ridicate sau în apropierea componentelor generatoare de căldură.

(5) Curenți de supratensiune și îmbătrânire

Impulsurile de pornire frecvente sau supraîncărcările ușoare susținute pot accelera îmbătrânirea siguranței, determinând-o să se curețe chiar și în condiții normale de funcționare. Evaluați fluctuațiile curente în funcționarea efectivă.

4. Determinați capacitatea de rupere (evaluarea de întrerupere)

Capacitatea nominală de rupere a siguranței trebuie să fie mai mare sau egală cu curentul de defect maxim așteptat care poate apărea în circuitul protejat (de obicei curentul de scurtcircuit la punctul de instalare). Pentru circuitele finale sau circuitele de uz casnic, poate fi necesar ca capacitatea de întrerupere să fie de câteva mii de amperi (de exemplu, 6 kA). Pentru panourile industriale principale de distribuție situate în apropierea transformatoarelor mari, poate fi necesar ca capacitatea de rupere să fie de zeci sau chiar sute de kiloamperi (de exemplu, 50 kA, 100 kA sau mai mare). Selectarea unei siguranțe cu capacitate de rupere insuficientă poate cauza ruperea siguranței sau eșecul în stingerea sigură a arcului atunci când se întrerupe un curent de defect mare, ceea ce duce la accidente grave.

Avertismente critice de siguranță

Fără înlocuiri:

Nu utilizați niciodată o siguranță cu un curent nominal mai mare decât cel specificat și nu înlocuiți o siguranță cu un fir (cupru sau fier). Acesta este un pericol grav de incendiu.

Atenție cu DC:

În sistemele de curent continuu, utilizați întotdeauna siguranțe care sunt marcate clar cu o valoare nominală de curent continuu și au o tensiune nominală adecvată. Este posibil ca siguranțele de curent alternativ să nu întrerupă în siguranță curenții de defect CC.

Pericol de capacitate de rupere insuficientă:

O siguranță cu capacitate de rupere insuficientă poate exploda la întreruperea unui curent mare de scurtcircuit, producând un arc și resturi zburătoare – extrem de periculoase.

Regula de înlocuire:

După ce o siguranță se elimină, identificați și eliminați întotdeauna cauza defecțiunii, apoi înlocuiți-o cu o siguranță de același tip și aceleași valori nominale.

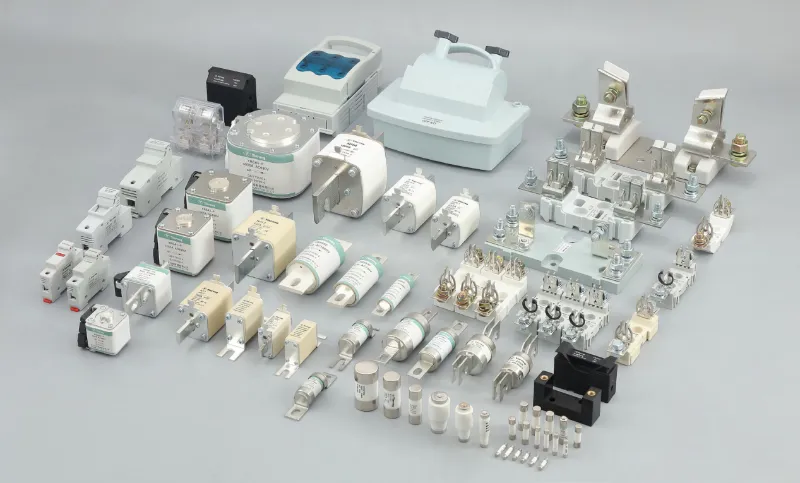

Selectarea siguranței nu este în niciun caz la fel de simplă precum „alegeți doar o valoare mai mare” – necesită o luare în considerare cuprinzătoare a mai multor variabile, cum ar fi tensiunea, curentul, temperatura ambiantă, curentul de pornire și energia de scurtcircuit. O selecție incorectă poate face dispozitivul de protecție ineficient sau chiar poate deveni sursa unui accident. Galaxy Fuse oferă o gamă completă deproduse fuzibilede la 1A la 2000A, acoperind AC 250V/500V/690V și DC 150V/500V/1000V, inclusiv siguranțe de uz general gG/gL, siguranțe de protecție a motorului aM, siguranțe de protecție a semiconductoarelor cu acțiune rapidă și siguranțe specifice DC pentru stocarea energiei. De asemenea, oferim curbe complete timp-curent și suport pentru datele de selecție I²t. Echipa noastră tehnică vă poate ajuta cu servicii de selecție aprofundate, cum ar fi calcule de derating, verificarea capacității de rupere și evaluarea duratei de viață.
