Siguranță cu acțiune rapidă vs. siguranță obișnuită: care este diferența reală?

În proiectarea sistemului electronic de putere, selectarea siguranțelor determină direct marjele de siguranță ale echipamentelor și eficacitatea protecției defecțiunilor. Când se confruntă cu siguranțe cu acțiune rapidă față de siguranțele obișnuite, mulți ingineri fac alegeri neprelucrate bazate exclusiv pe curentul și tensiunea nominale, trecând cu vederea diferențele fundamentale în știința materialelor, mecanisme de răspuns și scenarii de aplicare. Această supraveghere poate prezenta riscuri serioase în noile sisteme de stocare a energiei și a energiei.

Acest articol oferă o analiză sistematică a diferențelor de bază dintre siguranțele cu acțiune rapidă și siguranțele obișnuite - de la proiectarea structurală și mecanismele de fuziune până la limitele aplicațiilor - pentru a ajuta inginerii să ia decizii precise de selecție.

Structură și materiale: de la „sârmă metalică” la „element fuzibil de precizie”

Elementul fuzibil al unei siguranțe obișnuite este de obicei realizat din sârmă de metal cu formă geometrică, având o structură simplă și un cost de fabricație scăzut. Logica sa de fuziune se bazează pe căldura Joule generată de curentul de suprasarcină în sine; când acumularea de căldură atinge punctul de topire, elementul se topește și deschide circuitul. Acest design îl face potrivit pentru scenarii în care răspunsul rapid nu este critic, cum ar fi protecția la suprasarcină pentru cabluri și fire.

Siguranța cu acțiune rapidă, totuși, este optimizată special atât ca material, cât și ca structură. Elementul său fuzibil este fabricat din argint pur, cupru placat cu argint sau cupru pur, sub formă de bandă subțire dreptunghiulară, cu gâturi circulare înguste și puncte de lipire cu punct de topire scăzut prepoziționate în anumite locații. Ingeniozitatea acestui design constă în faptul că, atunci când apare o suprasarcină sau un curent de scurtcircuit multiplu scăzut, punctul de lipit se topește mai întâi și, printr-un efect metalurgic, accelerează separarea rapidă a elementului la gâtul îngustat, realizând întreruperea circuitului în microsecunde până la milisecunde.

În esență, siguranțele obișnuite se bazează pe „acumularea naturală de căldură”, în timp ce siguranțele cu acțiune rapidă realizează „ruperea activă accelerată” prin ingineria structurală și a materialelor - aceasta este diferența cea mai fundamentală dintre cele două.

Viteza de răspuns: intervalul de milisecundă vs. microsecundă

Viteza de răspuns este cel mai intuitiv diferențiere între cele două tipuri de siguranțe.

Pentru siguranțe obișnuite, timpul de fuziune este invers proporțional cu multiplu de curent de suprasarcină: cu cât curentul depășește valoarea nominală mai mare, cu atât timpul de fuziune este mai scurt; invers, la multipli mai mici de suprasarcină, timpul de fuziune se poate extinde la câteva secunde sau chiar mai mult. Această caracteristică de „întârziere” este acceptabilă în protecția cablurilor, deoarece cablurile au o anumită capacitate termică și capacitate de suprasarcină pe termen scurt.

Siguranțele cu acțiune rapidă se comportă complet diferit. Datorită mecanismului de „accelerare” a punctelor de lipire cu punct de topire scăzut și efectului de concentrare a densității curentului al structurii gâtului îngust, siguranțele cu acțiune rapidă pot curăța circuitul în milisecunde sau chiar microsecunde. Această viteză extremă nu este urmărită de dragul ei, ci pentru a elimina curentul de defect în limita de timp pe care o pot rezista dispozitivele semiconductoare (cum ar fi IGBT-urile, MOSFET-urile SiC și diodele redresoare) - toleranța termică a semiconductorilor este de obicei de ordinul milisecundelor, iar siguranțele obișnuite nu pot îndeplini această cerință de protecție.

Scenarii de aplicație: Țintele de protecție definesc logica de selecție

Limitele de aplicare ale siguranțelor cu acțiune rapidă și obișnuite sunt definite în mod natural de caracteristicile lor de răspuns respective.

Siguranțele obișnuite sunt utilizate în principal pentru protecția la suprasarcină și la scurtcircuit a cablurilor și firelor. Cablurile posedă o anumită inerție termică; suprasarcinile pe termen scurt nu provoacă imediat deteriorarea izolației, deci este permisă o anumită întârziere în funcționarea siguranței. Aceasta explică de ce siguranțele obișnuite rămân utilizate pe scară largă în distribuția clădirilor și liniile electrice industriale.

Siguranțele cu acțiune rapidă, pe de altă parte, sunt concepute pentru a proteja dispozitivele de putere cu semiconductori și ansamblurile redresoare. În invertoarele fotovoltaice, stațiile de încărcare DC și convertoarele de stocare a energiei (PCS), modulele IGBT și SiC sunt extrem de vulnerabile la supracurent - odată ce apare un scurtcircuit, curentul trebuie să fie eliminat în sute de microsecunde, altfel dispozitivul va fi deteriorat permanent. Siguranțele cu acțiune rapidă sunt tocmai soluția pentru această cerință.

În special în sistemele de stocare a energiei (ESS), aplicarea siguranțelor de mare viteză este critică. Curenții de scurtcircuit din grupurile de baterii prezintă o tensiune de curent continuu ridicată, o intensitate mare a curentului și nicio trecere naturală prin zero, impunând cerințe stricte privind capacitatea de întrerupere și performanța de stingere a arcului. Siguranțele de curent continuu de mare viteză pentru stocarea energiei nu trebuie doar să ofere un răspuns rapid, ci și să stingă în mod fiabil arcurile, fără a se întrerupe în condiții de curent continuu de înaltă tensiune, oferind în același timp o capacitate de întrerupere suficientă pentru a face față curenților de scurtcircuit extrem de mari pe care îi pot furniza grupurile de baterii.

Clasificare IEC: Diviziunea tehnică între aR și gG

Din perspectiva standardelor de siguranțe ale Comisiei Electrotehnice Internaționale (IEC), diferența dintre siguranțele obișnuite și cele cu acțiune rapidă este cuantificată și standardizată în continuare.

Siguranțele obișnuite cad de obicei îngG(protecție a cablurilor cu gamă completă), care oferă protecție completă la suprasarcină și scurtcircuit, dar cu timpi de funcționare relativ mai lungi, potrivite pentru distribuția generală și protecția cablurilor.

Siguranțele cu acțiune rapidă aparținaR(protecție parțială a semiconductoarelor) clasa. Siguranțele aR sunt proiectate special pentru protecția dispozitivelor semiconductoare, având valori I²t extrem de scăzute (energie de trecere) și capacitate puternică de limitare a curentului. Ele pot întrerupe curentul de defect în stadiul foarte incipient al unei defecțiuni, limitând energia de defect în limita capacității de rezistență a dispozitivelor semiconductoare. Siguranțele aR nu gestionează protecția la suprasarcină multiplă scăzută - această funcție este atribuită sistemelor de control sau contactoarelor, formând o ierarhie funcțională clară.

Galaxy Fuse: soluții de siguranță de mare viteză pentru energie nouă și stocare a energiei

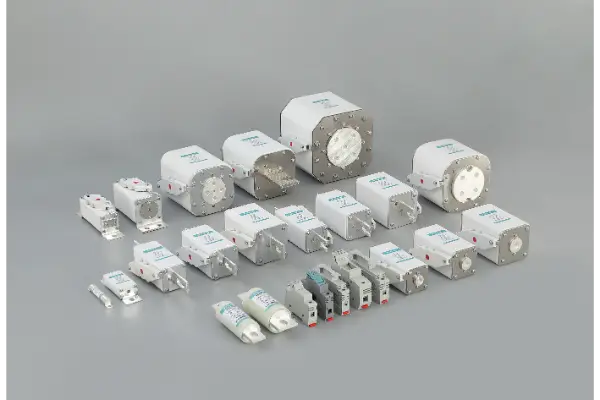

Galaxy Fuseare peste 40 de ani de experiență în cercetare și dezvoltare și producție de siguranțe, construind expertiză tehnică profundă în segmentul siguranțelor cu acțiune rapidă. Pentru aplicații noi de energie, cum ar fi invertoarele fotovoltaice, stațiile de încărcare DC și convertoarele de stocare a energiei, Galaxy Fuse oferă o gamă cuprinzătoare de siguranțe de înaltă performanță de mare viteză.

Sistem de stocare a energiei Siguranțe de mare viteză dedicatesunt un domeniu de interes cheie pentru Galaxy Fuse. Sistemele de stocare a energiei necesită mult mai mult de la siguranțe decât aplicațiile industriale generale: tensiuni DC de până la 1500 V, curenți de scurtcircuit care ajung la sute de kiloamperi și nevoia de fiabilitate absolută a stingerii arcului și a întreruperii în medii de baterii închise. Produsele din seria de stocare a energiei Galaxy Fuse folosesc elemente fuzibile din argint pur și medii de stingere a arcului cu nisip de cuarț de puritate ridicată, combinate cu design-uri optimizate cu structură a gâtului, pentru a asigura un răspuns la nivel de microsecunde și o întrerupere fiabilă în condiții extreme de defecțiune.

Avantajele tehnice de bază:

●Elemente din argint pur/cupru placat cu argint:Punct de topire scăzut și conductivitate ridicată asigură un răspuns rapid

●Structură optimizată a gâtului:Control precis al punctelor de fuziune pentru o întrerupere constantă a arcului

● Stingerea arcului cu nisip de cuarț de înaltă puritate:Absoarbe rapid energia arcului și suprimă reînceperea

●Certificare completă:Produsele respectă IEC60269, GB13539 și alte standarde internaționale, cu mai multe serii care dețin certificări UL, TUV și CE

● Suport complet pentru date tehnice:Oferă curbe măsurate I²t și curbe de curent de întrerupere, facilitând calcule precise de coordonare a protecției sistemului pentru ingineri

Concluzie

Diferența dintre siguranțele cu acțiune rapidă și cele obișnuite se extinde cu mult dincolo de nivelul de suprafață „rapid versus lent”. De la selecția materialelor și optimizarea structurală până la mecanismele de răspuns și clasificarea IEC, cele două reprezintă filozofii de protecție complet diferite.

Siguranțele obișnuite protejează „capacitatea termică” a cablurilor; siguranțele cu acțiune rapidă protejează „fereastra fragilă” a semiconductorilor. În noile sectoare de energie și stocare a energiei în creștere rapidă de astăzi, înțelegerea și utilizarea corectă a valorii unice a siguranțelor cu acțiune rapidă este o abilitate esențială pentru fiecare inginer electronic de putere.

Galaxy Fuse – peste 46 de ani de angajament pentru producția de siguranțe de înaltă calitate, dedicată furnizării de soluții sigure și fiabile de protecție a circuitelor pentru noile sisteme globale de stocare a energiei și a energiei.

Pentru asistență tehnică pentru selectarea siguranțelor de mare viteză pentru stocarea energiei sau echipamente noi pentru energie, vă rugămcontactați Galaxy Fuseechipa tehnica.
