Ce este o siguranță cu corp pătrat de mare viteză și de ce este esențială pentru protecția semiconductorilor

În sistemele electrice moderne, protejarea electronicii de putere sensibile este mai importantă ca niciodată. Dispozitive precum invertoarele, convertoarele, sistemele de încărcare pentru vehicule electrice și unitățile industriale se bazează în mare măsură pe componente semiconductoare precum IGBT, SCR, MOSFET și diode. Chiar și un scurt eveniment de supracurent poate deteriora definitiv aceste componente scumpe.

A Squsunt Body High Speed ​​Fuseeste special conceput pentru a răspunde extrem de rapid la curenții de defect și pentru a proteja dispozitivele semiconductoare de defecțiuni catastrofale. Aceste siguranțe sunt utilizate pe scară largă în sistemele de energie regenerabilă, infrastructura vehiculelor electrice, automatizări industriale și echipamente de conversie a energiei.

Acest ghid explorează tot ce trebuie să știți despre siguranțele de mare viteză cu corp pătrat, inclusiv principiile lor de funcționare, caracteristicile cheie, beneficiile, aplicațiile, criteriile de selecție și tendințele din industrie. De asemenea, explicăm de ce companiilor le placeYinrongdevin furnizori importanți pe piața globală a siguranțelor.

Cuprins

• 1. Ce este o siguranță cu corp pătrat de mare viteză?
• 2. De ce sunt necesare siguranțele de mare viteză pentru protecția semiconductoarelor?
• 3. Caracteristici cheie ale siguranțelor de mare viteză cu corp pătrat
• 4. Cum funcționează o siguranță cu corp pătrat de mare viteză?
• 5. Aplicații tipice
• 6. Prezentare generală a specificațiilor tehnice
• 7. Siguranță cu corp pătrat vs siguranță tradițională
• 8. Cum să selectați siguranța potrivită
• 9. Sfaturi de instalare și întreținere
• 10. Tendințele viitoare în tehnologia siguranțelor semiconductoare
• FAQ

1. Ce este o siguranță cu corp pătrat de mare viteză?

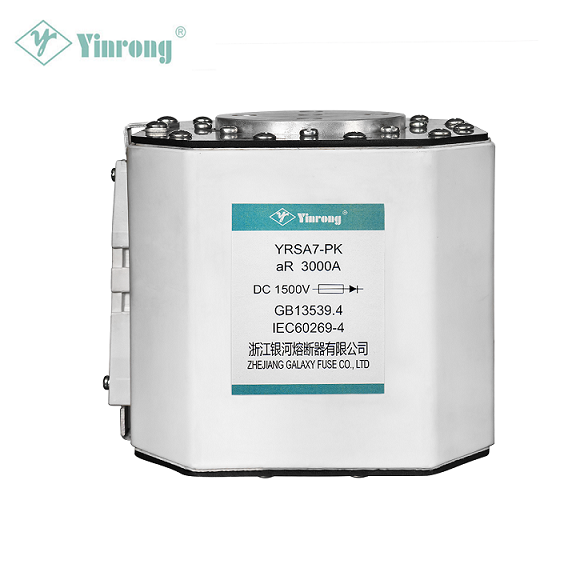

A Siguranță de mare viteză cu corp pătrateste un tip de siguranță de protecție a semiconductoarelor concepută pentru a întrerupe extrem de rapid curenții de defect. Carcasa sa de formă pătrată permite instalarea eficientă în sistemele de alimentare, menținând în același timp o disipare excelentă a căldurii și performanța electrică.

Spre deosebire de siguranțele de uz general, siguranțele semiconductoare de mare viteză sunt optimizate pentru protejarea componentelor electronice sensibile, cum ar fi:

• module IGBT
• Diode de putere
• tiristoare SCR
• Dispozitive MOSFET
• Convertoare de putere

Aceste siguranțe sunt proiectate pentru a limita rapid energia de defect și pentru a minimiza stresul termic aplicat dispozitivelor semiconductoare. Conform specificațiilor industriei, siguranțele cu corp pătrat de mare viteză pot întrerupe curenți extrem de mari în timp ce reacţionează în milisecunde.

2. De ce sunt necesare siguranțele de mare viteză pentru protecția semiconductoarelor?

Componentele semiconductoare sunt foarte sensibile la condițiile de supracurent. Chiar și vârfurile mici le pot distruge instantaneu.

Siguranțele tradiționale reacționează prea încet pentru a proteja eficient aceste dispozitive. Prin urmare, siguranțele semiconductoare de mare viteză sunt proiectate cu timpi de răspuns extrem de rapid.

Principalele motive pentru utilizarea siguranțelor de mare viteză

• Întreruperea ultra-rapidă a curentului de defect
• Protecția modulelor semiconductoare scumpe
• Reducerea daunelor termice
• Fiabilitate îmbunătățită a echipamentului
• Prevenirea defecțiunilor sistemului în cascadă

Siguranțele cu corp pătrat de mare viteză sunt capabile să limiteze curenții de defect și să întrerupă puterea înainte ca dispozitivele semiconductoare să depășească limitele de funcționare sigure.

3. Caracteristici cheie ale siguranțelor de mare viteză cu corp pătrat

Siguranțele de mare viteză cu corp pătrat oferă câteva avantaje tehnice care le fac ideale pentru sistemele electrice de înaltă performanță.

Caracteristici importante de design

• Răspuns extrem de rapid
• Capacitate mare de întrerupere
• Eliberare redusă de energie I²t
• Design compact al corpului pătrat
• Opțiuni multiple de montare
• Indicatoare vizuale pentru siguranțe arse

Multe modele acceptă tensiuni nominale de până la 1500 V DC și capacități mari de curent pentru sistemele industriale.

4. Cum funcționează o siguranță cu corp pătrat de mare viteză?

Funcționarea unei siguranțe de mare viteză cu corp pătrat se bazează pe topirea controlată a elementelor de siguranță special concepute.

Principiul de lucru

1. Apare curent de defect
2. Elementul siguranței se încălzește rapid
3. Elementul se topește în milisecunde
4. Se formează arc și se stinge rapid
5. Circuitul este întrerupt în siguranță

Constructia interioara include de obicei:

• Elemente de siguranță argintie
• Umplutură cu nisip de cuarț
• Carcasa ceramica
• Terminale de înaltă conductivitate

Aceste materiale permit siguranței să absoarbă și să disipeze energia arcului, limitând în același timp fluxul de curent.

5. Aplicații tipice

Siguranțele de mare viteză cu corp pătrat sunt utilizate pe scară largă în industriile care se bazează pe dispozitive electronice de mare putere.

Aplicații comune

• Statii de incarcare pentru vehicule electrice
• Invertoare solare fotovoltaice
• Sisteme de energie eoliană
• Sisteme de stocare a energiei cu baterii
• Acționări cu motoare industriale
• Surse de alimentare UPS
• Sisteme de conversie a puterii

Aceste siguranțe sunt, de asemenea, frecvent utilizate în convertizoarele regenerative și sistemele DC bus în echipamentele de automatizare industrială.

6. Prezentare generală a specificațiilor tehnice

Diferitele dimensiuni ale corpului și stilurile de montare le permit inginerilor să integreze siguranțe cu caroserie pătrată într-o mare varietate de sisteme de alimentare.

7. Siguranță cu corp pătrat vs siguranță tradițională

8. Cum să selectați siguranța de mare viteză a corpului pătrat drept

Selectarea siguranței corecte este esențială pentru a asigura o protecție adecvată a circuitului.

Factori cheie de selecție

• Tensiune nominală
• Evaluarea actuală
• Capacitatea de întrerupere
• Clasa de funcționare a siguranței (aR sau gR)
• Condiții de răcire
• Metoda de instalare
• Tip echipament

Producătorii caYinrongoferiți fișe detaliate și suport de inginerie pentru a ajuta clienții să aleagă siguranța corectă pentru aplicația lor.

9. Sfaturi de instalare și întreținere

Instalarea corectă este esențială pentru a asigura performanța optimă a siguranței.

Cele mai bune practici

• Asigurați-vă cuplul corect la bornele siguranței
• Utilizați suporturi de siguranță compatibile
• Mențineți o ventilație adecvată
• Inspectați regulat indicatoarele siguranțelor
• Înlocuiți siguranțele cu valori nominale identice

Inspecția de rutină poate ajuta la detectarea supraîncălzirii, a conexiunilor slăbite sau a daunelor mediului.

10. Tendințele viitoare în tehnologia siguranțelor semiconductoare

Pe măsură ce electronica de putere continuă să evolueze, cererea de protecție a siguranțelor de înaltă performanță crește rapid.

Tendințe emergente

• Protecție DC cu tensiune mai mare
• Tehnologii îmbunătățite de suprimare a arcului
• Design compact de siguranțe
• Integrare cu sisteme inteligente de monitorizare
• Materiale de management termic mai bune

Producători precumYinronginvestesc în tehnologii avansate de siguranțe pentru a susține aplicații moderne, inclusiv energie regenerabilă, infrastructură de încărcare a vehiculelor electrice și rețele electrice inteligente.

FAQ

1. Care este diferența dintre clasele de siguranțe aR și gR?

Siguranțele aR asigură protecție la scurtcircuit pentru semiconductori, în timp ce siguranțele gR asigură atât protecție la suprasarcină, cât și la scurtcircuit.

2. Poate o siguranță normală să înlocuiască o siguranță cu semiconductor de mare viteză?

Nu. Siguranțele standard sunt prea lente și este posibil să nu protejeze componentele sensibile ale semiconductoarelor.

3. Ce industrii folosesc în mod obișnuit siguranțe de mare viteză cu corp pătrat?

Industriile includ energia regenerabilă, vehiculele electrice, automatizarea industrială și electronica de putere.

4. Cât de repede funcționează o siguranță de mare viteză?

Majoritatea siguranțelor semiconductoare funcționează în milisecunde pentru a limita energia curentului de defect.

5. Cât durează siguranțele de mare viteză?

Durata de viață a acestora depinde de condițiile de funcționare, dar cu o selecție și instalare adecvată pot dura mulți ani.

Concluzie

Siguranțele de mare viteză cu corp pătrat joacă un rol vital în protejarea sistemelor electrice moderne și a dispozitivelor semiconductoare. Răspunsul lor ultra-rapid, capacitatea mare de întrerupere și designul robust le fac indispensabile în industrii precum energia regenerabilă, vehiculele electrice și automatizarea industrială.

Dacă sunteți în căutarea unor soluții fiabile de protecție a semiconductoarelor, echipa de ingineri de laYinrongvă poate oferi îndrumări profesionale și produse sigure de înaltă performanță, adaptate aplicațiilor dvs.

Pentru informații detaliate despre produse, soluții personalizate sau suport tehnic, vă rugămcontactaţi-neastăzi și descoperiți cum tehnologia avansată a siguranțelor poate îmbunătăți siguranța și fiabilitatea sistemelor dumneavoastră de alimentare.
